Strukturell test

Structural Test ICP® Accelerometers er utviklet for flerkanals modal- og strukturtesting der mange sensorer brukes samtidig.

Med innebygd TEDS lagres sensordata direkte i sensoren, slik at målesystemet automatisk gjenkjenner og konfigurerer riktig oppsett. Dette gir raskere oppstart, færre feil, trygg håndtering av kalibreringsdata og reduserte testkostnader – ideelt for effektive og pålitelige strukturelle tester.

Send oss en forespørsel

Høydepunkter

  • Piezokeramisk måleelement med høy utgang for sterkt signal
  • Lett kapsling som minimerer massepåvirkning
  • Tilgjengelig i flere utførelser med ulike innfestinger og kabelvalg

Anvendelser

  • Strukturell vibrasjonstesting
  • Flerkanals modalanalyse
  • Korrelasjon av analytiske modeller
  • Bakkebasert vibrasjonstesting (GVT)
  • Kraft-/respons-simulering

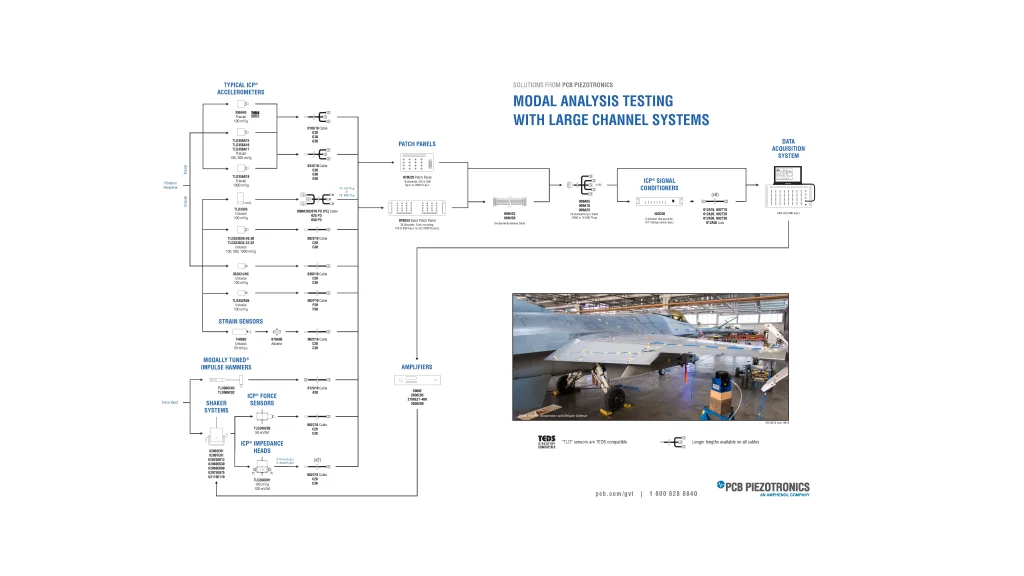

Modalt analyse-testing med systemer med mange kanaler

Denne illustrasjonen viser et typisk oppsett for modalanalyse av strukturer med mange målekanaler.

Ved hjelp av et stort antall akselerometre plassert på strategiske punkter kan man kartlegge egenfrekvenser, svingningsformer og demping i konstruksjonen. Løsningen gir et presist grunnlag for verifikasjon av beregningsmodeller, strukturell optimalisering og feilsøking i alt fra luftfart og kjøretøy til maskiner og større konstruksjoner.

LAST NED

Strukturell test

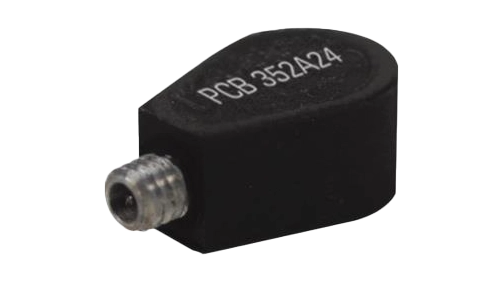

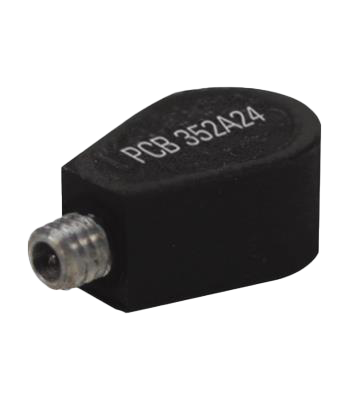

Model 352A24

  • Følsomhet: (±10%) 100 mV/g (10,2 mV/(m/s²))
  • Måleområde: ±50 g pk (±490 m/s² pk)
  • Bredbåndsoppløsning: 0,0002 g rms (0,002 m/s² rms)
  • Frekvensområde: (±5%) 1 til 8000 Hz
  • Føleelement: Keramisk
Kontakt oss

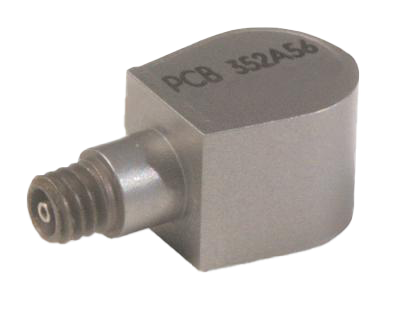

Model TLD352A56

  • Følsomhet: (±10%) 100 mV/g (10,2 mV/(m/s²))
  • Måleområde: ±50 g pk (±490 m/s² pk)
  • Bredbåndsoppløsning: 0,0006 g rms (0,006 m/s² rms)
  • Frekvensområde: (±5%) 0,5 til 10000 Hz
  • Føleelement: Keramisk
Kontakt oss

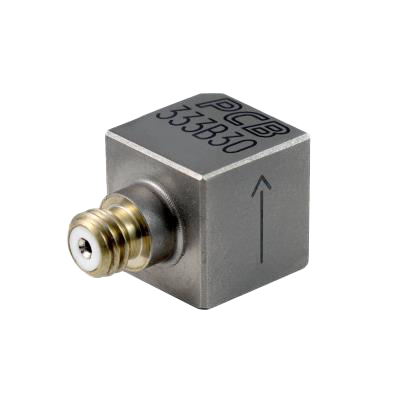

Model 333B30

  • Følsomhet: (±10%) 100 mV/g (10,2 mV/(m/s²))
  • Måleområde: ±50 g pk (±490 m/s² pk)
  • Bredbåndsoppløsning: 0,00015 g rms (0,0015 m/s² rms)
  • Frekvensområde: (±5%) 0,5 til 3000 Hz
  • Føleelement: Keramisk
Kontakt oss

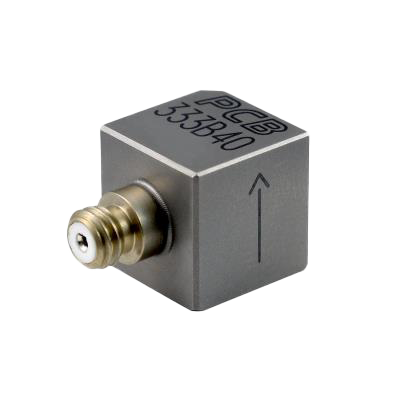

Model 333B40

  • Følsomhet: (±10%) 500 mV/g (51,0 mV/(m/s²))
  • Måleområde: ±10 g pk (±98 m/s² pk)
  • Bredbåndsoppløsning: 0,00005 g rms (0,0005 m/s² rms)
  • Frekvensområde: (±5%) 0,5 til 3000 Hz
  • Føleelement: Keramisk
Kontakt oss

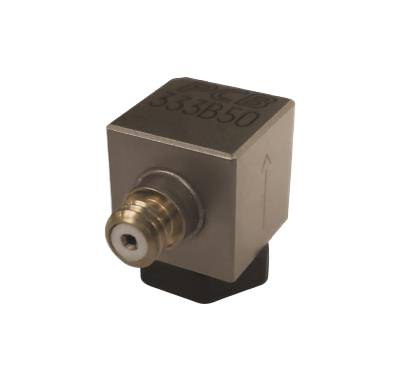

Model 333B50

  • Følsomhet: (±10%) 1000 mV/g (102 mV/(m/s²))
  • Måleområde: ±5 g pk (±49 m/s² pk)
  • Bredbåndsoppløsning: 0,00005 g rms (0,0005 m/s² rms)
  • Frekvensområde: (±5%) 0,5 til 3000 Hz
  • Føleelement: Keramisk
Kontakt oss

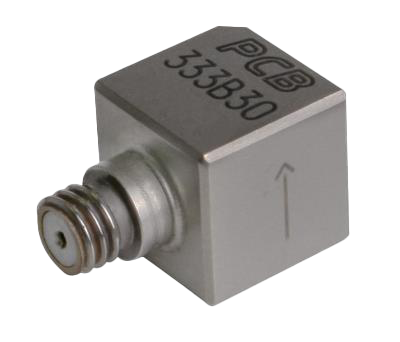

Model TLD333B30

  • Følsomhet: (±10%) 100 mV/g (10.2 mV/(m/s²))
  • Måleområde: ±50 g pk (±490 m/s² pk)
  • Bredbåndsoppløsning: 0,00015 g rms (0,0015 m/s² rms)
  • Frekvensområde: (±5%) 0,5 til 3000 Hz
  • Føleelement: Keramisk
Kontakt oss

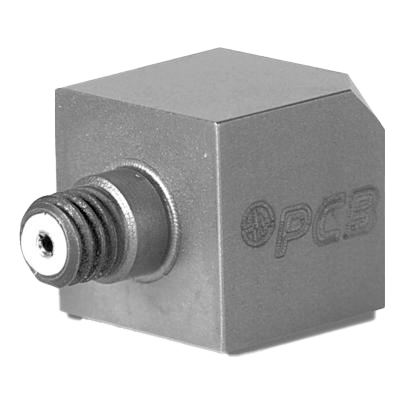

Model TLD333B40

  • Følsomhet: (±10%) 500 mV/g (51.0 mV/(m/s²))
  • Måleområde: ±10 g pk (±98 m/s² pk)
  • Bredbåndsoppløsning: 0,00005 g rms (0,0005 m/s² rms)
  • Frekvensområde: (±5%) 0,5 til 3000 Hz
  • Føleelement: Keramisk
Kontakt oss

Model TLD333B50

  • Følsomhet: (±10%) 1000 mV/g (102 mV/(m/s²))
  • Måleområde: ±5 g pk (±49 m/s² pk)
  • Bredbåndsoppløsning: 0,00005 g rms (0,0005 m/s² rms)
  • Frekvensområde: (±5%) 0,5 til 3000 Hz
  • Føleelement: Keramisk
Kontakt oss

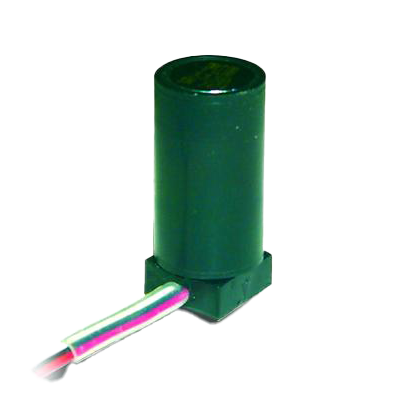

Model 333B

  • Følsomhet: (±20%) 100 mV/g (10.2 mV/(m/s²))
  • Måleområde: ±50 g pk (±490 m/s² pk)
  • Bredbåndsoppløsning: 0,00007 g rms (0,0007 m/s² rms)
  • Frekvensområde: (±5%) 2 til 1000 Hz
  • Føleelement: Keramisk
Kontakt oss

Model 333B32

  • Følsomhet: (±10%) 100 mV/g (10.2 mV/(m/s²))
  • Måleområde: ±50 g pk (±490 m/s² pk)
  • Bredbåndsoppløsning: 0,00015 g rms (0,0015 m/s² rms)
  • Frekvensområde: (±5%) 0,5 til 3000 Hz
  • Føleelement: Keramisk
Kontakt oss

Model 333B52

  • Følsomhet: (±10%) 1000 mV/g (102 mV/(m/s²))
  • Måleområde: ±5 g pk (±49 m/s² pk)
  • Bredbåndsoppløsning: 0,00005 g rms (0,0005 m/s² rms)
  • Frekvensområde: (±5%) 0,5 til 3000 Hz
  • Føleelement: Keramisk
Kontakt oss

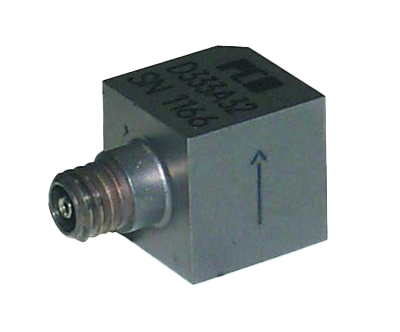

Model TLD333B32

  • Følsomhet: (±10%) 100 mV/g (10.2 mV/(m/s²))
  • Måleområde: ±50 g pk (±490 m/s² pk)
  • Bredbåndsoppløsning: 0,00015 g rms (0,0015 m/s² rms)
  • Frekvensområde: (±5%) 0,5 til 3000 Hz
  • Føleelement: Keramisk
Kontakt oss

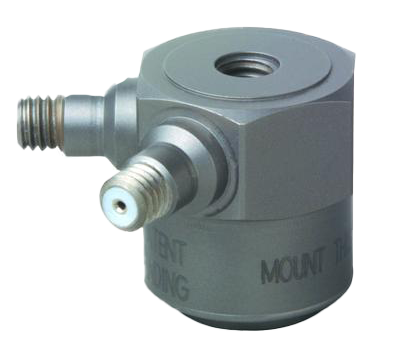

Model 288D01

  • Følsomhet: (±5%) 1000 mV/g (102 mV/(m/s²))
  • Måleområde: ±5 g pk (±49.1 m/s² pk)
  • Båndbreddeoppløsning: 0.00008 g rms (0.0008 m/s² rms)
  • Frekvensområde: (±5%) 2–10000 Hz
  • Føleelement: Keramisk
Kontakt oss
